As salas elétricas concentram os equipamentos mais críticos de qualquer projeto industrial. Uma descarga atmosférica pode paralisar toda a operação. Como garantir uma proteção realmente eficaz?

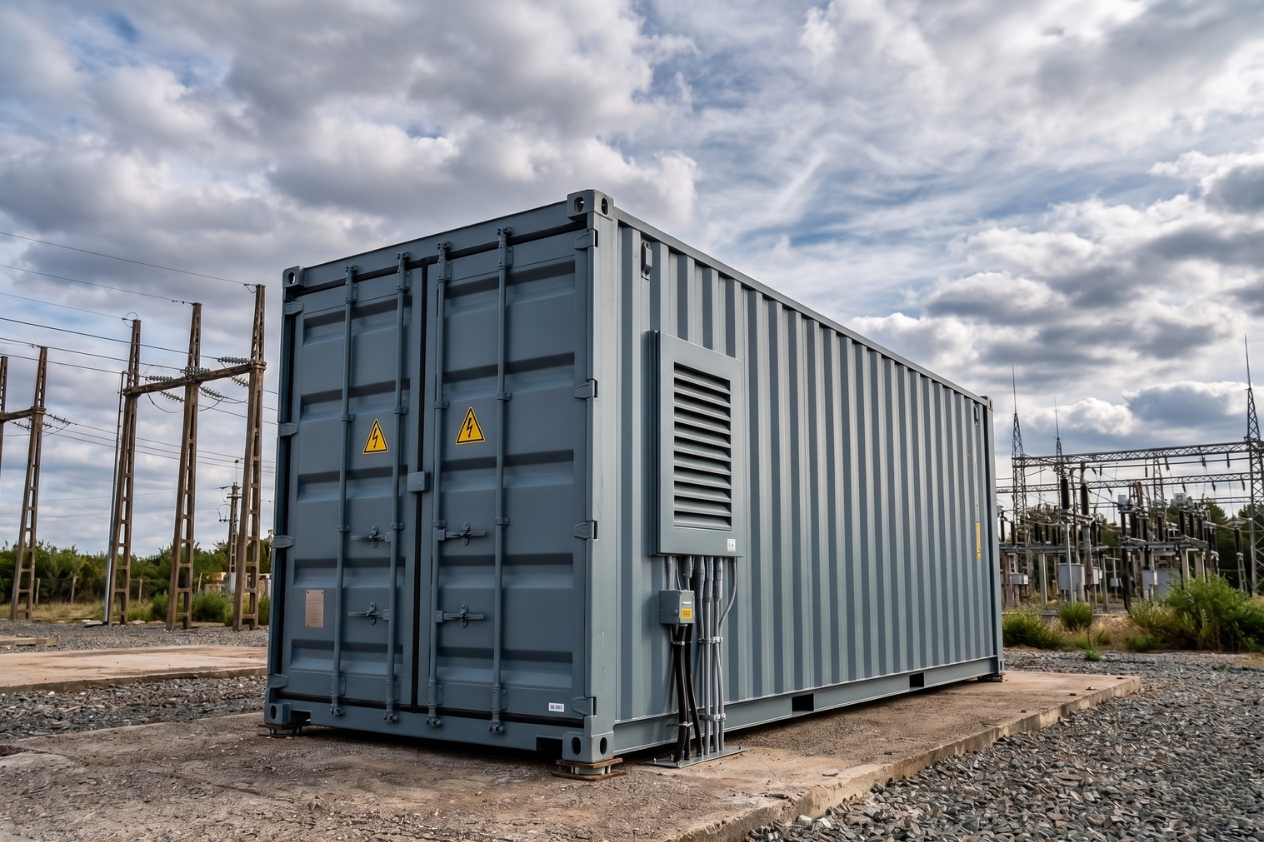

As salas elétricas podem receber diferentes denominações, como E-house (Electrical House), Power Control Room (PCR) ou subestações modulares pré-fabricadas. Sua função é concentrar, em um único ambiente controlado, todos os equipamentos de média e baixa tensão essenciais para a operação industrial: transformadores, centros de controle de motores (MCC), quadros elétricos e sistemas SCADA.
A grande vantagem em relação às instalações convencionais é que são fabricadas em ambiente controlado, com alto padrão de qualidade, entregues já montadas e prontas para operação, reduzindo significativamente o tempo de implementação.
Se a sala elétrica falha, toda a operação para. É por isso que estas instalações se tornam um alvo prioritário quando falamos de proteção contra raios.
¿ONDE SÃO APLICADAS?
Embora sejam frequentemente utilizadas em ambientes onde as condições de campo e a distância da rede exigem geração e distribuição descentralizada, as salas elétricas estão presentes em praticamente todos os setores onde a energia é essencial.:
- Geração e distribuição de energia.
- Óleo e gás (Oil & Gas).
- Indústria pesada.
- Infraestrutura e transporte.
- Centros urbanos e grandes edificações.
- Defesa e segurança.
Independentemente do setor, o cenário é o mesmo: O risco existe sempre. E o impacto de uma falha é elevado.
POR QUE O RAIO É UMA AMEAÇA REAL?
A proteção contra raios vai muito além de evitar o impacto direto. Uma descarga atmosférica pode afetar a instalação por três vias principais:
- Impacto direto.
- Sobretensões induzidas.
- Tensões de passo e de contato.
E os equipamentos mais sensíveis são justamente os mais críticos: Os equipamentos mais vulneráveis incluem placas eletrônicas, PLCs, relés digitais de proteção, UPS e sistemas de comunicação, entre outros.
Na INGESCO, damos resposta a esta necessidade através do desenvolvimento de sistemas integrais de proteção contra as descargas atmosféricas, que combinam soluções externas e internas, adaptadas às características do projeto e às normas em vigor em cada país. Realizamos estudos personalizados que garantem uma instalação eficaz, segura e conforme, otimizando a proteção em cada ponto crítico da infraestrutura.

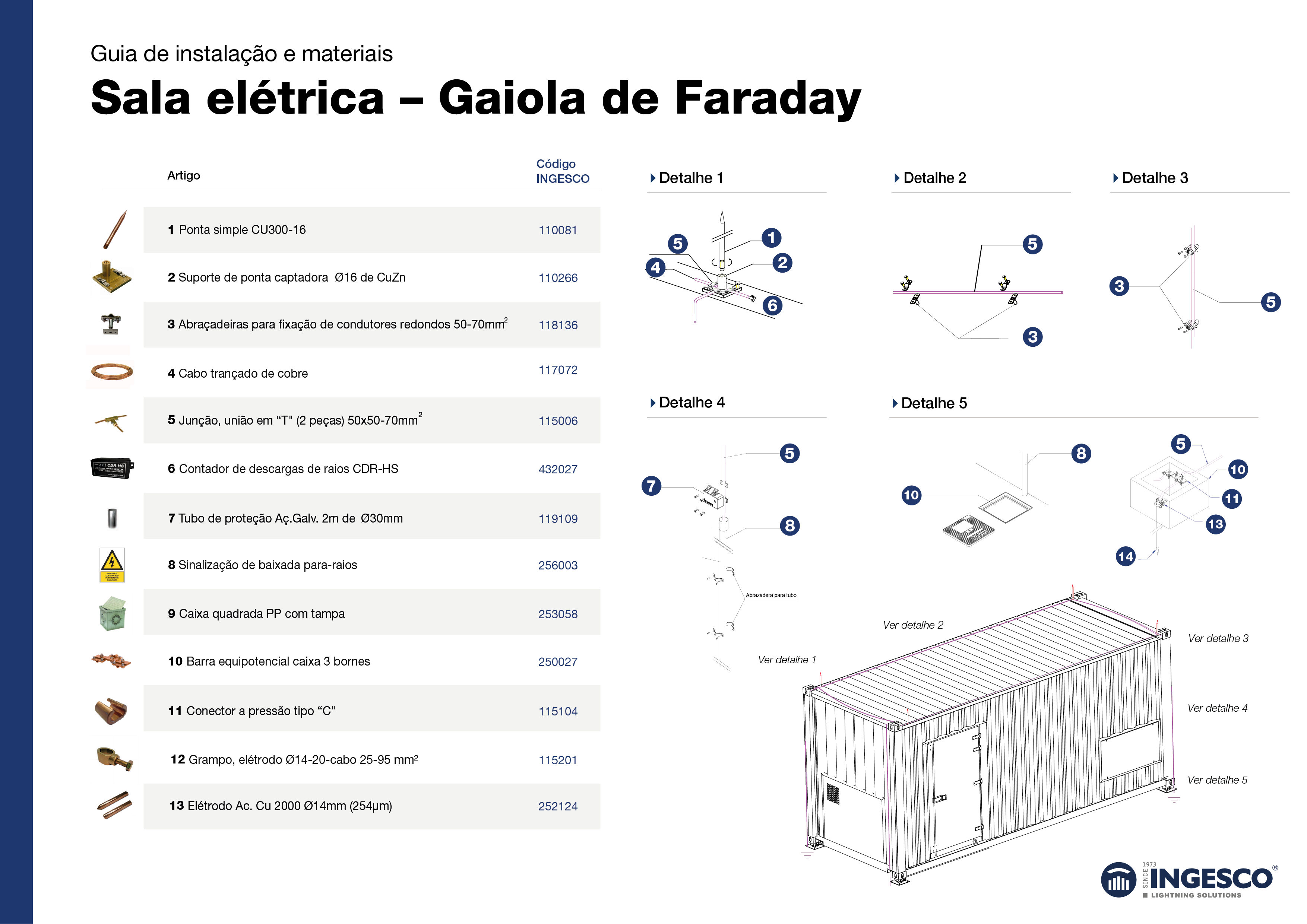

PROTEÇÃO EXTERNA CONFORME NORMAS INTERNACIONAIS
Normas como IEC 62305-3 e NFPA 780 definem como projetar corretamente o sistema de captação, incluindo:
- Posicionamento dos captores.
- Métodos como esfera rolante e ângulo de proteção.
- Cobertura total da estrutura.
Já a IEC 62561 define os requisitos dos componentes:
- Terminais, condutores e descidas: cobre, alumínio e aço inoxidável.
- Eletrodos de aterramento: varas de cobre, aço cobreado e aço inoxidável.
- Conectores e acessórios: cobre, bronze e aço inoxidável.
Tudo com foco em garantir desempenho real em condições de descarga.
SOLUÇÃO INGESCO: PROTEÇÃO QUE VAI ALÉM DO BÁSICO
As salas elétricas exigem mais do que proteção convencional. A INGESCO desenvolve soluções completas que integram:
- Avaliação de risco com CALCULUS.
- Projeto do sistema de proteção externa de acordo com as normas em vigor.
- Proteção interna adaptada a cada ambiente.
Tudo isso com base em mais de 50 anos de experiência e milhares de instalações protegidas em todo o mundo.
Tem um projeto de sala elétrica para proteger? Fale conosco, e a nossa equipa técnica irá aconselhá-lo sem compromisso sobre o sistema de proteção mais adequado.
