Os contadores de raios são dispositivos de monitoramento projetados para detetar a corrente elétrica conduzida ao solo através do condutor de descida quando um raio atinge o sistema de proteção.
SOLICITAR INFORMAÇÃO AGORA
CONTADORES DE RAIOS
A instalação de contadores de raios nos condutores de descida dos Sistemas Externos de Proteção externa contra Descargas Atmosféricas (SPDA) é recomendada pelas normas vigentes, pois permite o controle e a verificação imediata do estado do sistema após qualquer descarga atmosférica registada na estrutura.
DIFERENÇAS ENTRE CONTADORES ELETROMECÂNICOS E DIGITAIS
As principais diferenças entre contadores digitais e eletromecânicos são:
- Os contadores digitais necessitam de baterias para funcionar, o que exige manutenção periódica. Já os eletromecânicos não necessitam de manutenção, garantindo maior durabilidade;
- Os contadores eletromecânicos são mais resistentes. Os digitais, por utilizarem componentes eletrônicos, podem ser danificados se a descarga atmosférica tiver alta corrente.
NORMAS
- ABNT NBR 5419:2015: Proteção contra descargas atmosféricas.
- UNE 21186:2011: Protección contra el rayo. Pararrayos con dispositivo de cebado.
- NF C 17-102:2011: Protection contre la foudre. Systèmes de protection contre la foudre à dispositif d’amorçage
- NP 4426:2013: Proteção contra descargas atmosféricas - Sistemas com dispositivo de ionização não radioativo.
- IEC 62.561/6:2023: Lightning Protection System Components (LPSC) Part 6: Requirements for lightning strike counters (LSC).
SPDA com para-raios ESE/PDI E ou captores Franklin.
Recomenda-se instalar um contador de raios CDR UNIVERSAL ou CDR-11 em uma das descidas ao solo.
Não requerem alimentação externa nem baterias. O contador eletromecânico de 3 dígitos registra cada descarga atmosférica que circular pelo condutor de descida (corrente mínima de detecção: 1kA).
Podem ser instalados em condutores redondos ou planos. O CDR UNIVERSAL tem a vantagem de não exigir o seccionamento do condutor descida, pois é instalado em paralelo e não necessita de contacto óhmico para registar as descargas.

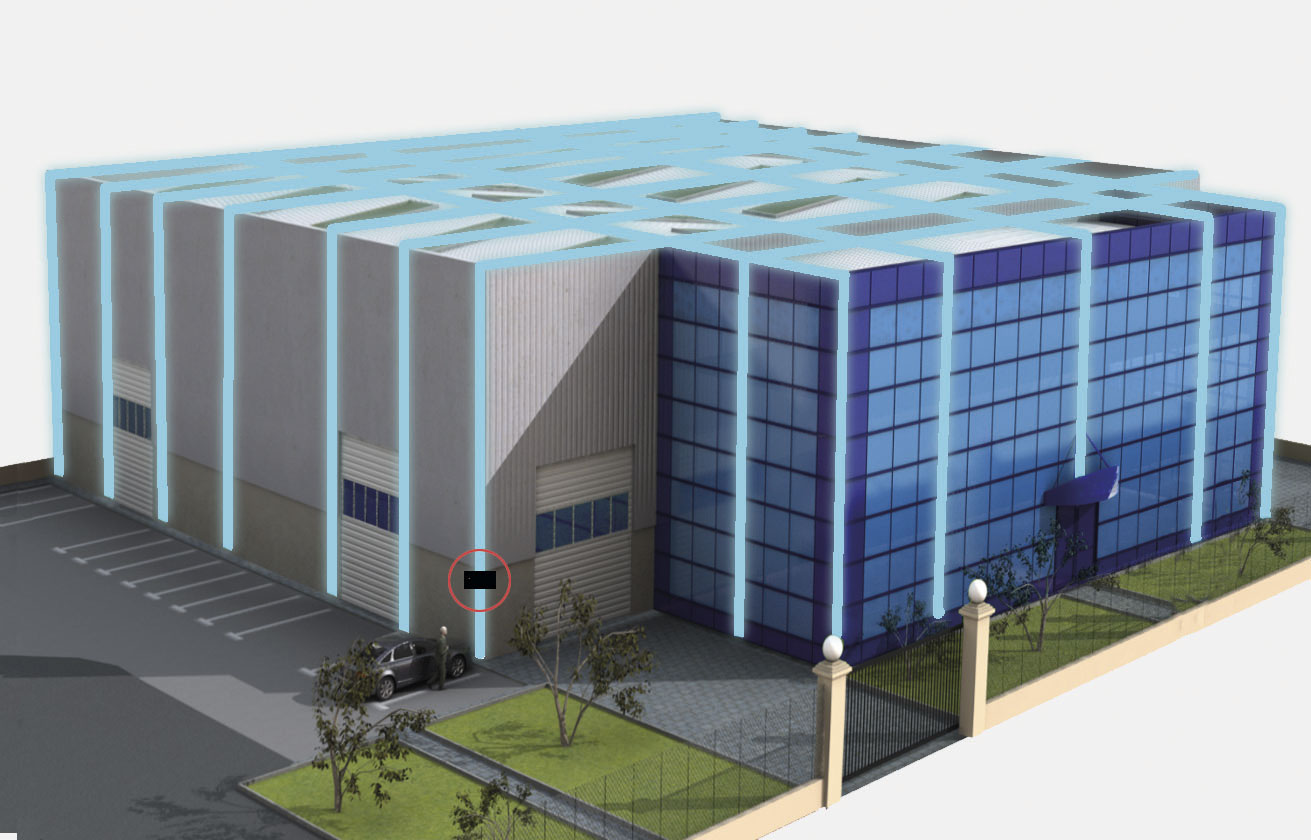

SPDA com sistemas em malha o descidas do em contacto com estruturas metálicas.
Esse tipo de sistema construtivo apresenta desvios de corrente o que dificulta a deteção de descargas atmosféricas de baixa e média intensidade. O CDR-HS é um medidor de alta sensibilidade, capaz de registar impactos a partir de 100A, valor muito inferior ao limite mínimo estabelecido pelas normas (1kA). Isso o torna o dispositivo ideal para o monitoramento desse tipo de sistema, permitindo verificar o correto funcionamento das descidas e da malha de proteção.
