Quando pensamos em proteção contra raios, o mais comum é focar no para-raios ou nos condutores que o acompanham. No entanto, boa parte do desempenho real do sistema depende do sistema de aterramento.
Mas uma ligação à terra para pára-raios não tem nada a ver com uma ligação à terra elétrica convencional. O seu design deve responder a um fenómeno completamente diferente, extraordinário em termos elétricos: uma corrente extremamente rápida, intensa e de frequência muito alta.
Neste artigo, explicamos por que, a partir da física do raio, a aterramento deve ser projetado de forma específica para garantir a segurança de pessoas, estruturas e equipamentos.
O que entendemos por aterramento?
Uma ligação à terra é um sistema concebido para estabelecer uma ligação física controlada entre uma instalação elétrica ou de proteção e o solo. O seu objetivo é derivar correntes indesejadas para o solo, a fim de evitar tensões perigosas e garantir o funcionamento correto dos sistemas de segurança.
Uma ligação à terra bem projetada permite:
- Evitar descargas elétricas em pessoas.
- Proteger equipamentos e componentes eletrônicos sensíveis.
- Ativar proteções como interruptores diferenciais e automáticos.
- Igualar o potencial elétrico (equipotentialidade).
- Reduzir o risco de incêndios elétricos.
Um raio se comporta mais como um impulso de alta frequência do que como uma corrente contínua ou alternada.
Enquanto uma instalação elétrica funciona a 50 Hz, um raio:
- Pode ultrapassar os 200.000 amperes,
- Atingir vários milhões de volts,
- E desenvolver uma frente de onda em microssegundos.
Esse comportamento faz com que a corrente do raio contenha componentes de frequência muito alta (da ordem de centenas de kHz a MHz).

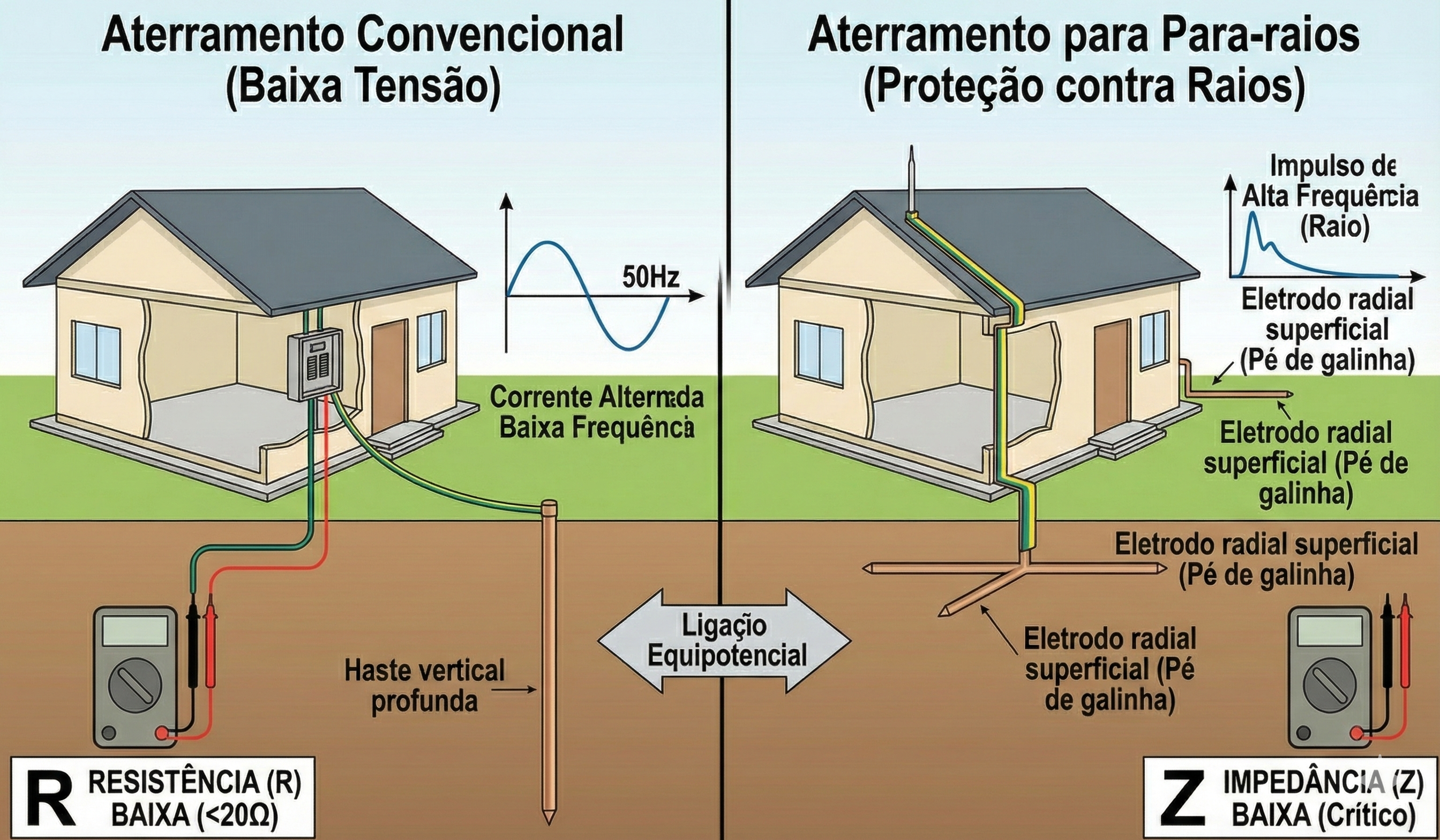

Projeto de um aterramento para descargas atmosféricas
Em um pulso tão rápido, a corrente tende a circular pela superfície do condutor, e não por seu interior. Por esse motivo:
- Os condutores devem ter uma grande superfície de contato, não apenas uma grande seção.
- As curvas fechadas aumentam a impedância e podem causar saltos de arco.
- As conexões devem ser retas, curtas e com raios amplos.
Em caso de raio, é muito mais importante uma ligação à terra de baixa impedância do que uma baixa resistência.
Em fenômenos de alta frequência, como uma descarga elétrica, o relevante não é apenas a resistência, mas a impedância, que engloba:
- Resistência elétrica,
- Capacitância,
- E indutância, especialmente esta última.
Uma instalação pode apresentar uma excelente resistência... e mesmo assim ser incapaz de dissipar um raio porque sua impedância é muito alta.
Exemplo típico: Um único eletrodo vertical de 3 metros pode medir 5 ohmios (valor baixo de resistência), mas seu comportamento diante de um impulso de alta frequência pode ser ineficiente, obrigando a corrente a buscar caminhos alternativos perigosos.
Outro ponto importante: em alta frequência, a corrente do raio não penetra profundamente no solo. A dissipação ocorre nas camadas superficiais do solo. Isso significa que:
- Uma malha ou anel perimetral é mais eficiente do que apenas estacas verticais.
- Distribuir eletrodos horizontais e verticais em forma de pata de ganso permite distribuir a energia em uma superfície maior, reduzindo tensões perigosas.
Por isso, as normas nacionais e internacionais de proteção contra raios recomendam claramente este tipo de soluções em edifícios e estruturas de certa envergadura.
A equipotencialidade é a melhor solução para evitar diferenças de potencial.
Quando um raio atinge o solo, gera uma queda de tensão no solo que pode atingir milhares de volts entre dois pontos separados por apenas alguns metros.
Isso pode criar riscos como:
- Tensão de passagem: diferença de potencial entre os pés de uma pessoa.
- Tensão de contato: diferença entre um ponto do solo e um elemento metálico próximo.
Um projeto inadequado pode fazer com que essas tensões:
- Atingam áreas movimentadas,
- Entrem em equipamentos sensíveis,
- Ou gerem arcos através de estruturas metálicas.

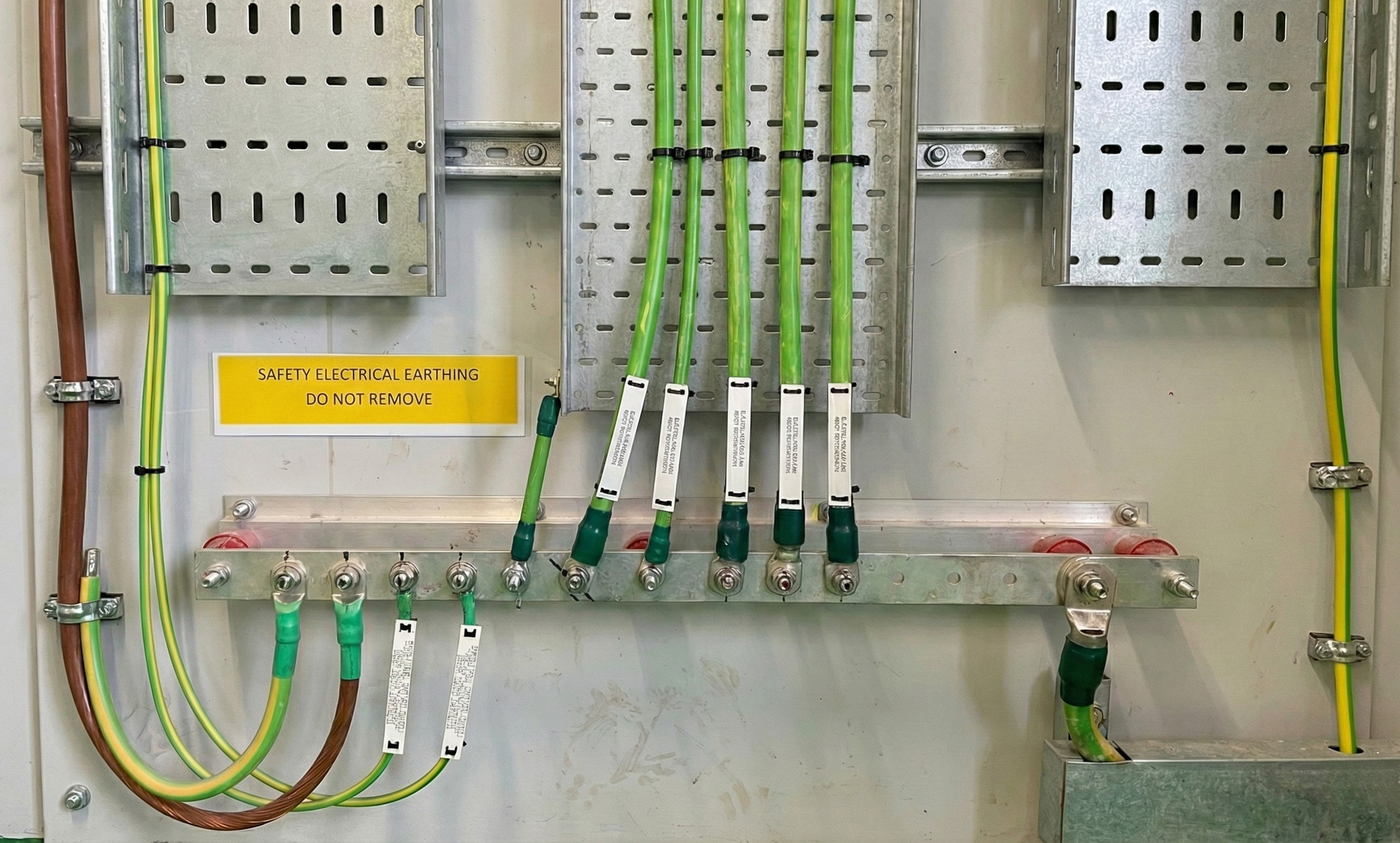

Uma ligação à terra física para o sistema de proteção contra descargas atmosféricas, conectada equipotencialmente à rede geral de ligação à terra do edifício, reduz esses gradientes, distribuindo a corrente de maneira homogênea e segura.
Conclusão
A ligação à terra é um elemento essencial para a segurança elétrica e para a proteção contra raios. No entanto, nem todas as ligações à terra são iguais: a elétrica protege contra falhas internas e a do pára-raios contra descargas atmosféricas.
Confundi-las ou projetá-las incorretamente pode gerar riscos graves, desde descargas em pessoas até danos estruturais ou falhas em equipamentos críticos.
