Como fazer uma instalação correta de para-raios. Guia conforme a ABNT NBR 5419 e NFC 17-102:2011.
A instalação de um Sistema de Proteção contra Descargas Atmosféricas (SPDA) no Brasil deve cumprir requisitos técnicos específicos definidos na norma ABNT NBR 5419, que estabelece os critérios para conceção, dimensionamento, execução e verificação destes sistemas. A conceção de um Sistema de Proteção contra Descargas Atmosféricas (SPDA) deve começar por uma Análise de Risco de Descarga Atmosférica, conforme a ABNT NBR 5419-2, e por um Estudo Técnico (Projeto), instrumentos que permitem determinar de forma objetiva o nível de proteção necessário para cada estrutura. Com base nos resultados da análise de risco, é elaborado o Estudo Técnico, que define com precisão as medidas de prevenção, os dispositivos de proteção, a sua localização, bem como os procedimentos de verificação e manutenção.
A INGESCO, especialista em proteção contra descargas atmosféricas, dispõe de equipa técnica habilitada para apoiar na realização destes estudos, garantindo rigor e conformidade com a regulamentação em vigor. Paralelamente, oferecemos a possibilidade de o próprio utilizador realizar uma avaliação preliminar através da nossa ferramenta técnica Calculus, desenvolvida para apoiar a tomada de decisão com base em critérios normativos e técnicos reconhecidos.
Neste guia explicamos os passos fundamentais para garantir uma instalação conforme a legislação em vigor.
A ponta do para-raios deve estar localizada a pelo menos dois metros acima da área a ser protegida (incluindo antenas, torres de resfriamento, telhados e tanques).
As antenas ou massas metálicas que não cumpram as distâncias de separação de segurança relativamente ao SPDA, devem ser ligadas por meio de um centelhador ou através de ligação equipotencial adequada aos condutores de descida.
Os cabos coaxiais da antena devem ser protegidos com um protector contra surtos.
O caminho do condutor de descida deve ser o mais reto possível, seguindo o caminho mais curto e evitando curvas acentuadas ou saliências.
Nas curvas, o raio de curvatura não deve ser inferior a 20 cm.
Recomenda-se que os elementos metálicos que se projetam acima do teto sejam conectados aos condutores de descida mais próximos.
O cabo de descida deve ser instalado na parte externa do edifício (sempre que possível), evitando a proximidade de conduítes elétricos ou de gás.

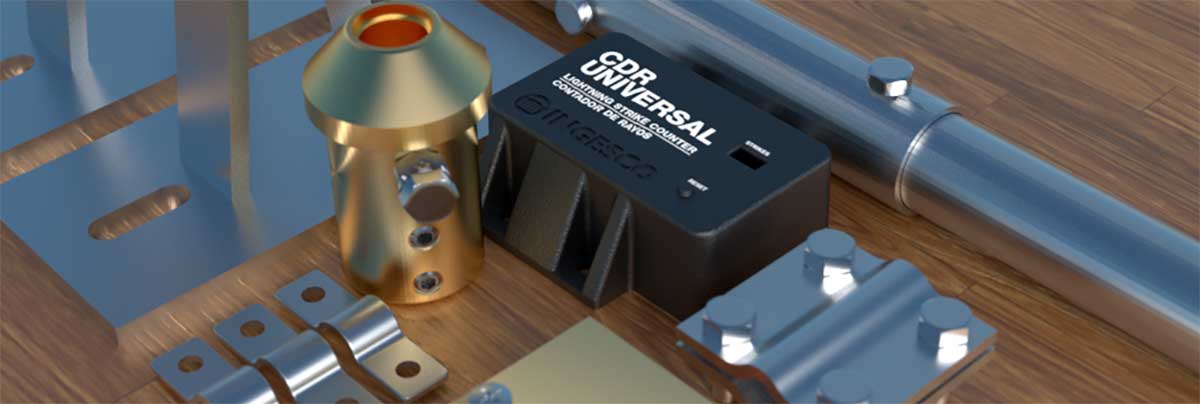

Instalar um contador de raios CDR num dos condutores de descida para facilitar a manutenção da instalação.
O sistema de ligação à terra do para-raios deve estar equipado com um sistema de registo para verificações periódicas.
A caixa de registo deve estar equipada com um sistema de desconexão que permita desconectar o aterramento e medir a resistência.
A resistência do aterramento deve ser tão baixa quanto possível (inferior a 10 ohms). Este valor deve ser medido no sistema de aterramento isolado de qualquer outro elemento de natureza condutora.
É aconselhável ligar equipotencialmente o sistema de terra do para-raios ao sistema de terra geral do edifício a proteger.
Recomenda-se a adição do composto mineral Quibacsol para melhorar a condutividade da terra.

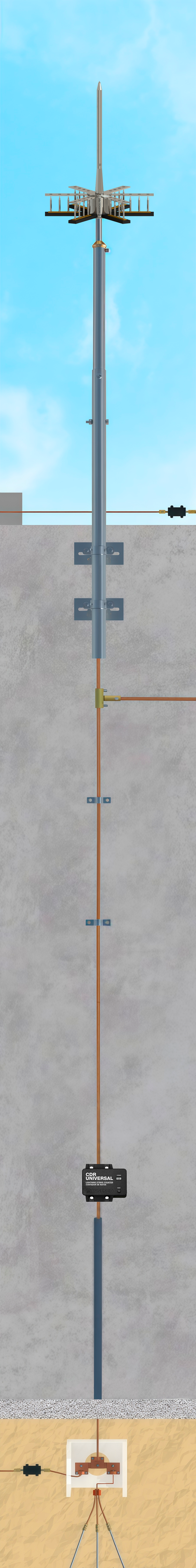

A imagem apresentada é um esquema e não reflete as proporções reais.
